TZ600N16KOF

产品属性
制造商: Infineon
制造商编号：TZ600N16KOF
说明：SCR模块 NETZ-THYRISTOR-MODUL
产品种类: SCR模块
RoHS:  详细信息
开启状态RMS电流 - It RMS: 1.05 kA
不重复通态电流: 17 kA
额定重复关闭状态电压 VDRM: 1600 V
关闭状态漏泄电流（在 VDRM IDRM 下）: 140 mA
开启状态电压: 1.53 V
保持电流Ih最大值: 300 mA
栅极触发电压-Vgt: 2.2 V
栅极触发电流-Igt: 250 mA
最小工作温度: - 40 C
最大工作温度: + 135 C
安装风格: Screw Mount
封装: Tray
电流额定值: 669 A
商标: Infineon Technologies
电路类型: PCT Module
产品类型: SCR Modules
工厂包装数量: 3
子类别: Thyristors
零件号别名: TZ600N16KOFHPSA1 SP000091744 TZ600N16KOFHPSA1
单位重量: 1 kg

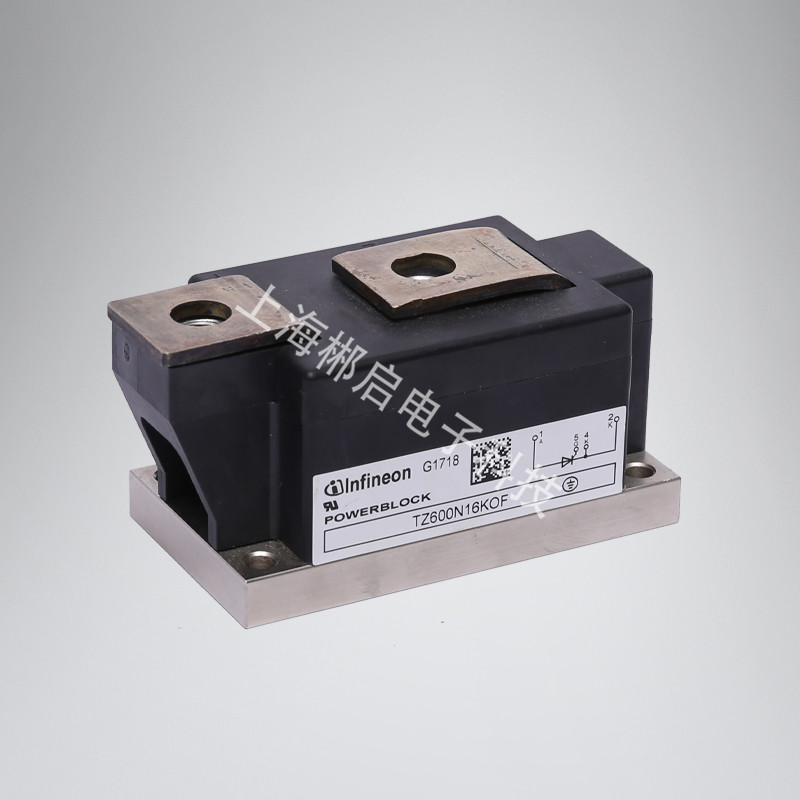

TZ600N16KOF

50 mm PowerBLOCK 相位控制晶闸管/二极管模块使用绝缘铜基板，采用高可靠性的压接技术设计和组装。

特征描述

  • 具有高可靠性的压接技术

  • 工业标准封装

  • 电气绝缘基板

  • 故障时短路

  • 具有高稳健性

优势

  • 故障保护

  • 防止电弧失效

  • 易于安装

  • 由于高过载能力，可实现无熔丝设计

  • UL 认证


潜在应用

  • 电机控制和驱动

  • Wind energy systems

  • 牵引

  • 商用、建筑和农用车辆 (CAV)

  • 不间断电源(UPS)







指标参数

ParametricsTZ600N16KOF
(diT/dt)cr [A/µs] (@DIN IEC 747- 6)200.0

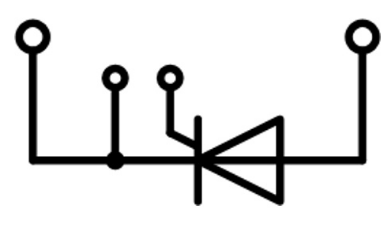

ConfigurationSingle SCR   Phase Control
HousingPower Block 50   mm
IFAVM/TC / ITAVM/TC [A/°C]   (@180° el sin)600/85
IFSM / ITSM [A] (@10ms, Tvj max)14000.0
RthJC [K/W] (@180° el sin)0.065
Tvj [°C]   max125.0
VDRM / VRRM [V]1600.0
VDRM/ VRRM   (V)1600.0 V
VT0 [V] (@Tvj max)   max0.9
rT [mΩ] (@Tvj max)0.27
∫I2dt [A²s · 103]   (@10ms, Tvj max)980.0
