TZ310N22KOF

产品属性
制造商: Infineon
制造商编号：TZ310N22KOF
说明：分立半导体模块 2200V 700A SINGLE
产品种类: 分立半导体模块
RoHS: N
类型: Rectifier Diode Module
Vr - 反向电压 : 2200 V
安装风格: Screw Mount
封装 / 箱体: TZ310
封装: Tray
输出电流: 700 A
商标: Infineon Technologies
产品类型: Discrete Semiconductor Modules
工厂包装数量: 3
子类别: Discrete Semiconductor Modules
零件号别名: TZ310N22KOFHPSA1 SP000091525 TZ310N22KOFHPSA1

TZ310N22KOF

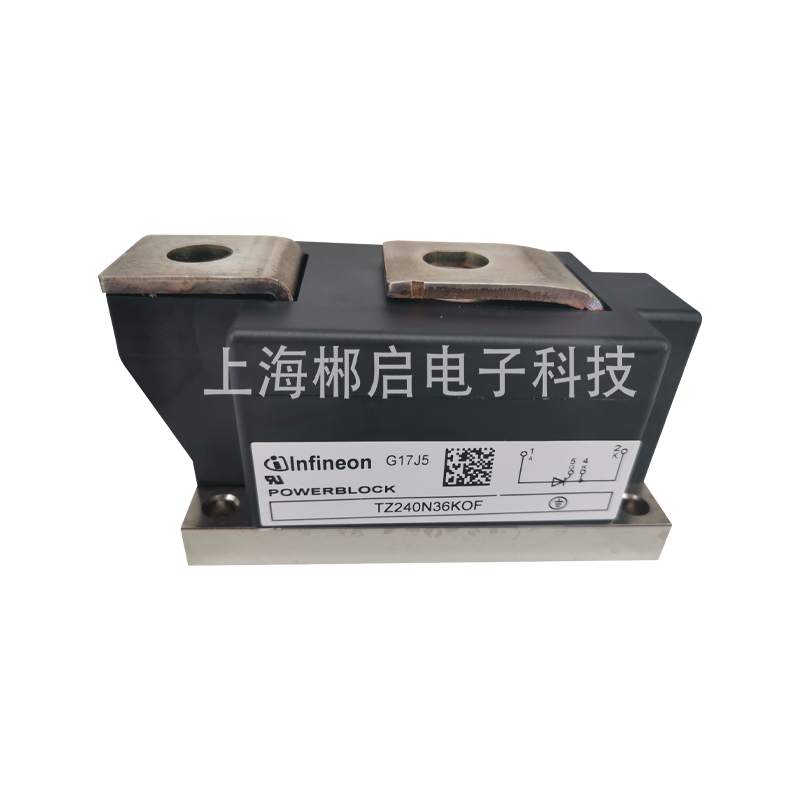

50 mm PowerBLOCK 相位控制单晶闸管模块使用绝缘铜基板，采用高可靠性压接技术设计和组装。

特征描述

  • 具有高可靠性的压接技术

  • 工业标准封装

  • 电绝缘基板

  • 故障时短路

  • 具有高稳健性



优势

  • 故障保护

  • 防止电弧失效

  • 易于安装

  • 由于高过载能力，可实现无熔丝设计

  • UL 认证





潜在应用

  • 电机控制和驱动

  • Wind energy systems

  • 牵引

  • 商用、建筑和农用车辆 (CAV)

  • 不间断电源(UPS)




指标参数

ParametricsTZ310N22KOF
(diT/dt)cr [A/µs] (@DIN IEC 747- 6)120.0

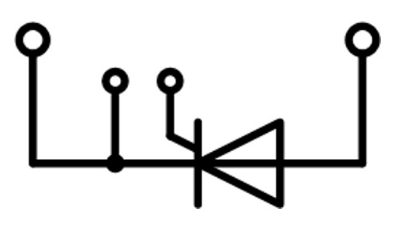

ConfigurationSingle SCR   Phase Control
HousingPower Block 50   mm
IFAVM/TC / ITAVM/TC [A/°C]   (@180° el sin)310/85
IFSM / ITSM [A] (@10ms, Tvj max)8000.0
RthJC [K/W] (@180° el sin)0.078
Tvj [°C]   max125.0
VDRM / VRRM [V]2200.0
VDRM/ VRRM   (V)2200.0 V
VT0 [V] (@Tvj max)   max1.0
rT [mΩ] (@Tvj max)0.86
∫I2dt [A²s · 103]   (@10ms, Tvj max)320.0
