TT122N18KOF

产品属性
制造商: Infineon
制造商编号：TT122N18KOF
说明：分立半导体模块 1800V 220A DUAL
类型: Rectifier Diode Module
Vr - 反向电压 : 1800 V
输出电流: 220 A
商标: Infineon Technologies
产品类型: Discrete Semiconductor Modules
工厂包装数量: 8
子类别: Discrete Semiconductor Modules
零件号别名: TT122N18KOFHPSA1 SP000096707 TT122N18KOFHPSA1

TT122N18KOF

34 mm PowerBLOCK 相位控制晶闸管模块使用绝缘铜基板，采用高可靠性压接技术设计和组装。

特征描述

  • 具有高可靠性的压接技术

  • 工业标准封装

  • 电气绝缘基板

  • 故障时短路

  • 非常高的稳健性

优势

  • 故障保护

  • 防止电弧失效

  • 易于安装

  • 由于高过载能力，可实现无熔丝设计

  • UL 认证



指标参数




ParametricsTT122N22KOF
(diT/dt)cr [A/µs] (@DIN IEC 747- 6)100.0

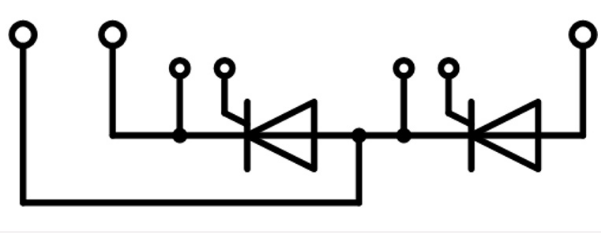

ConfigurationSCR / SCR   Phase Control
HousingPower Block 34   mm
IFAVM/TC / ITAVM/TC [A/°C]   (@180° el sin)122/85
IFSM / ITSM [A] (@10ms, Tvj max)2950.0
RthJC [K/W] (@180° el sin)0.2
Tvj [°C]   max125.0
VDRM / VRRM [V]2200.0
VDRM/ VRRM   (V)2200.0 V
VT0 [V] (@Tvj max)   max1.0
rT [mΩ] (@Tvj max)2.15
∫I2dt [A²s · 103]   (@10ms, Tvj max)43.5
