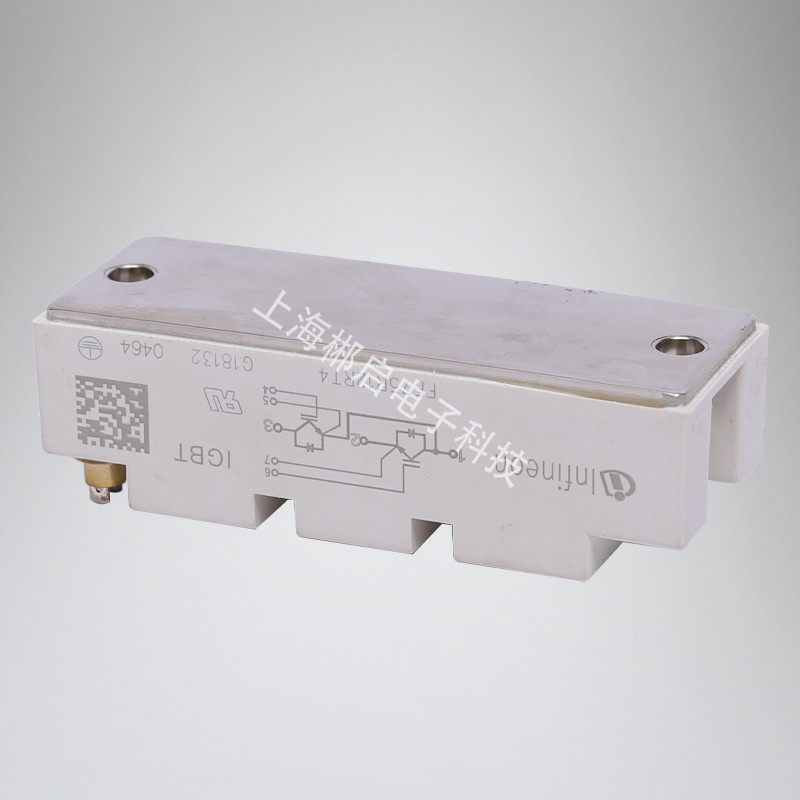

FF75R12RT4

特征描述

• 提高工作温度Tvj op

• 低开关损耗

• 低 VCEsat

• Tvj op = 150°C

• VCEsat 带正温度系数

• 绝缘基板

• 标准封装

优势

• 灵活性

• 优化电气性能

• 可靠性高

潜在应用

• 电机控制和驱动


• 不间断电源(UPS)

指标参数

Parametrics	FF75R12RT4
Configuration	Dual
Dimensions (length)	94.0 mm
Dimensions (width)	34.0 mm
Housing	34 mm
IC(nom) / IF(nom)	75.0 A
IC   max	75.0 A
Qualification	Industrial
Technology	IGBT4 - T4
VCE(sat) (Tvj=25°C typ)	1.85 V
VF (Tvj=25°C typ)	1.7 V
Voltage Class	1200.0 V

FF系列型号列表

图片	型号	电压	技术	电流	VCE(sat) Tvj=25°C   typ	VF Tvj=25°C      typ	封装结构	长宽	宽度
	DF150R12RT4	1200 V	IGBT4 - T4	150 A	1.75 V	1.75 V	34 mm	94 mm	34 mm
	FD150R12RT4	1200 V	IGBT4 - T4	150 A	1.75 V	1.75 V	34 mm	94 mm	34 mm
	FF150R12RT4	1200 V	IGBT4 - T4	150 A	1.75 V	1.75 V	34 mm	94 mm	34 mm
	FF100R12RT4	1200 V	IGBT4 - T4	100 A	1.75 V	1.75 V	34 mm	94 mm	34 mm
	FF75R12RT4	1200 V	IGBT4 - T4	75 A	1.85 V	1.7 V	34 mm	94 mm	34 mm
	FF50R12RT4	1200 V	IGBT4 - T4	50 A	1.85 V	1.75 V	34 mm	94 mm	34 mm
	BSM75GB60DLC	600 V	IGBT2 Low Loss	75 A	1.95 V	1.25 V	34 mm	94 mm	34 mm
	BSM200GB60DLC	600 V	IGBT2 Low Loss	200 A	1.95 V	1.25 V	34 mm	94 mm	34 mm
	BSM150GB60DLC	600 V	IGBT2 Low Loss	150 A	1.95 V	1.25 V	34 mm	94 mm	34 mm
	BSM100GB60DLC	600 V	IGBT2 Low Loss	100 A	1.95 V	1.25 V	34 mm	94 mm	34 mm
	BSM50GB60DLC	600 V	IGBT2 Low Loss	50 A	1.95 V	1.25 V	34 mm	94 mm	34 mm
